奧地利船用發動機缸體毛坯項目合作案例
客 戶:奧地利某知名發動機公司
供應產品:M12 monoblock
產品參數:
型號 | 尺寸 | 重量(KG) | 材質 | 排量 | 缸 徑 | 主體壁厚 |
---|---|---|---|---|---|---|
M12 Monoblock | 276×227×331 | 32 | HT250 | 1.06 | Ф85 | 4mm |
2012年,桐林鑄造與奧地利某發動機公司合作開發一款名為“monoblock”的缸體缸蓋連體缸體。該產品開發的難度系數非常大,由于其缸體和缸蓋連鑄,導致其內部結構非常緊密,各油道、水道之間的壁厚非常薄。在鑄造過程中非常容易出現氣孔、飛邊和脈紋等缺陷。由于該發動機公司需要在國內快速進行該產品的落地,在開發過程中,桐林鑄造重金聘請了德國著名鑄造專家駐廠進行試驗和指導,歷時6個月,終于在工程師和專家的配合下解決了諸多問題,順利交樣。同時,也實現了桐林鑄造在制造復雜缸體技術能力上的提升和飛躍。
該款缸體將被安裝在一款增程式發動機上。

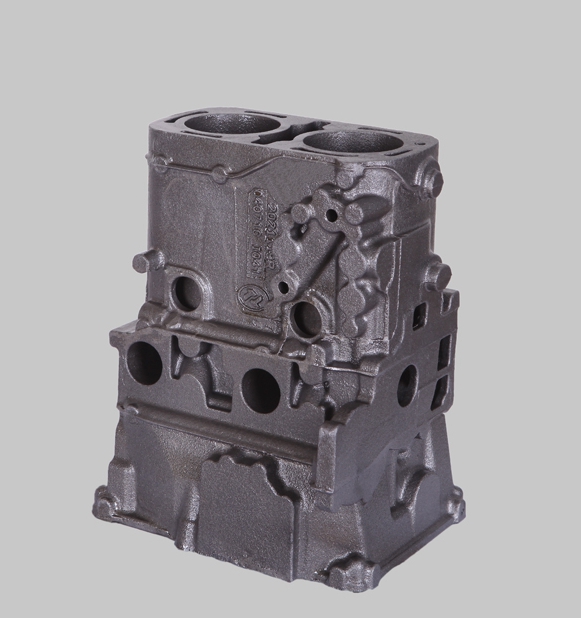

M12發動機缸體鑄件

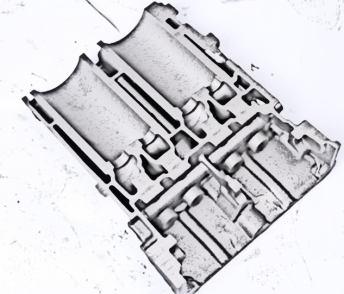

解剖圖(經過技術處理)

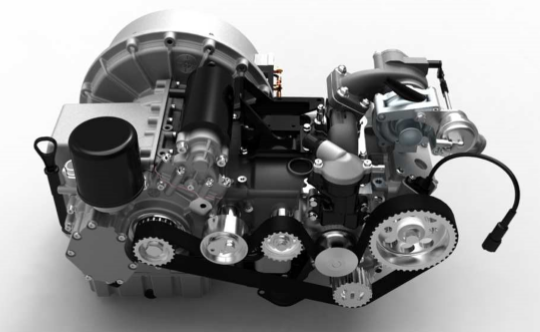

該款缸體配套發動機
